Actividad 2 - Capa de Aplicación
Enunciado
Section titled “Enunciado”El grupo QuantumUBB requiere cambiar sus servidores a una habitación contigua, por lo que requiere separar la red en dos segmentos diferentes. Para ello, deberás configurar un router que permita la interconexión entre ambas redes y mantener la conectividad entre todos los dispositivos. Además, debes agregar tres nuevos servidores: un servidor DHCP, un servidor FTP y un servidor de correo electrónico.

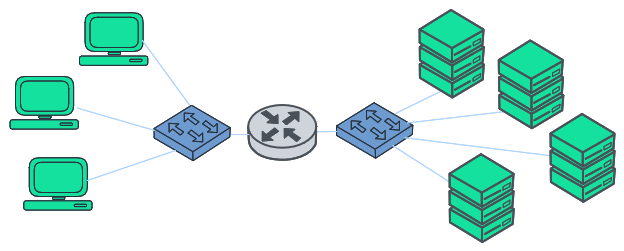

La nueva topología de red se encontrará compuesta por tres (1) computadores clientes, dos (2) switches que separen cada red y cinco servidores: uno que funcionará como (3) servidor DNS, (4) servidor web, (5) servidor DHCP, (6) servidor FTP y (7) servidor de correo electrónico. Todos los dispositivos deben conectarse a los switch mediante cables y estos a su vez estarán conectados al router.
La red utilizará el esquema de direccionamiento <192.168.1.0/23>, donde los PC tendrán la dirección IP <192.168.10.X>, el servidor DNS la dirección <192.168.1.3>, el servidor web la dirección <192.168.1.2>, y así sucesivamente.
| Dispositivo | Dirección IPv4 | Máscara | Gateway | DNS |
|---|---|---|---|---|
| Server-Web | 192.168.1.2 | 255.255.255.0 | 192.168.1.1 | NULL |
| Server-Dns | 192.168.1.3 | 255.255.255.0 | 192.168.1.1 | NULL |
| Server-DHCP | 192.168.1.4 | 255.255.255.0 | 192.168.1.1 | NULL |
| Server-FTP | 192.168.1.5 | 255.255.255.0 | 192.168.1.1 | NULL |
| Server-Correo | 192.168.1.6 | 255.255.255.0 | 192.168.1.1 | NULL |

Configurar el Router
Section titled “Configurar el Router”Para poder configurar el router, debes acceder a la consola del dispositivo y ejecutar los siguientes comandos:
1. Acceder al modo privilegiado y luego al modo de configuración global
Section titled “1. Acceder al modo privilegiado y luego al modo de configuración global”enableconfigure terminal2. Configurar las interfaces del router
Section titled “2. Configurar las interfaces del router”Interfaz para Red 1 (Switch1 - izquierda)
Section titled “Interfaz para Red 1 (Switch1 - izquierda)”interface fastEthernet 1/0ip address 192.168.1.1 255.255.255.0no shutdownexitInterfaz para Red 2 (Switch0 - derecha)
Section titled “Interfaz para Red 2 (Switch0 - derecha)”interface fastEthernet 0/0ip address 192.168.10.1 255.255.255.0no shutdownexitexitwrite memory3. Configurar el Relay DHCP en la interfaz del router conectada a los PCs
Section titled “3. Configurar el Relay DHCP en la interfaz del router conectada a los PCs”interface fastEthernet 0/0ip helper-address 192.168.1.4exitexitwrite memory
